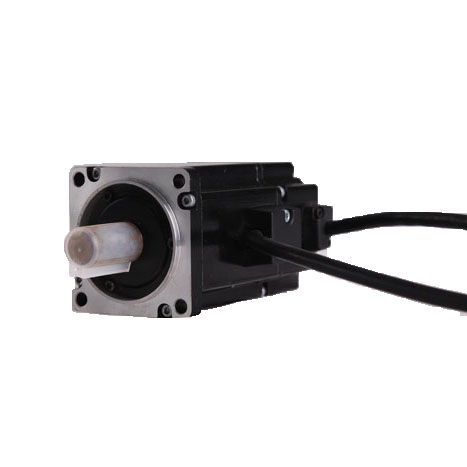

Uvod proizvoda: 40 mm okvir 100W i 50w bez četkica AC servo motor
EC-M serijski visokonaponski bezvodni AC servo motori, veličine 40 mm okvira u snazi od 50 W i 100 W, pružaju aplikacije male gustoće obrtnog momenta za postizanje velike mogućnosti ubrzanja i brzog pozicioniranja. Standardni modusi imaju standardne opcije kabliranja za direktno povezivanje na ECON pogon.
Izbor proizvoda i parametar:
| Model SPE | EC40M005D | EC40M010D | ||
| Nazivna snaga (W) | 50 | 50 | 100 | 100 |
| Nazivni napon (V) | 48 | 220 | 48 | 220 |
| Nazivna struja (A) | 1.1 | 0,4 | 2.5 | 0.6 |
| Nazivna brzina (RPM) | 3000 | 3000 | 3000 | 3000 |
| Obrtni moment (Nm) | 0.16 | 0.16 | 0,32 | 0,32 |
| Najveći obrtni moment (Nm) | 0,48 | 0,32 | 0,95 | 0,64 |
| Konstantni napon (V / 1000 * RPM) | 9.2 | 36.8 | 8.2 | 32.8 |
| Koeficijent obrtnog momenta (Nm / A) | 0.145 | 0,4 | 0.128 | 0,53 |
| Inercija rotora (kg.㎡) | 0.025x10-4 | 0.025x10-4 | 0.051x10-4 | 0.051x10-4 |
| Linijski otpor (Q) | 6.75 | 108 | 2.2 | 34 |
| Linijska induktivnost (mH) | 7.5 | 108 | 3 | 40 |
| Vremenska konstanta električne energije (Ms) | 1.11 | 1 | 1.36 | 1.18 |
| Težina (kg) | 0,32 | 0,32 | 0,47 | 0,47 |
| Broj linije davača (PPR) | 2500 | |||
| Klasa izolacije | Klasa B | |||
| Sigurnosna klasa | IP65 | |||
| Korištenje okoliša | Temperatura: -20 ℃ ~ + 40 ℃, vlaga ispod 90% RH Bez rosišta | |||
| Priključak za napajanje motora | Povećana olovna mreža U (smeđa) | V (CRNO) | W (PLAVI) | PE (Zelena / žuta) |
| Apsolutna olovna žica PE (Zelena / žuta) | U (smeđa) | V (CRNO) | W (PLAVI) | |
| Utikač 1 Br. | 2 | 3 | 4 | |
| Encoder plug | Olovo 5V 0V B + Žica | Z- U + Z + U- | A + V + Š + V- | A- B- W- PE |
| Utikač br. 2 3 4 | 5 6 7 8 | 9 10 11 12 | 13 14 15 1 | |
| Apsolutni utikač davača (7pin) | Signal Žica | E- E + | SD- 0V | SD + + 5 V PE |
| PIN Br. | 2 3 | 4 5 | 6 7 1 | |
| Model | EC40M005D | EC40M010D | ||
| L (bez kočnice) | 75 | 90 | ||
| L (s kočnicom) | 109 | 124 | ||
| Podudarni vozač | ECON-GA3204B | ECON-GA3204B | ||
| Kabl za opciju | (Impulsni kabl) kontroler za vozača | 3-10M za opciju | ||
| (Kabel davača) Encoder za vozača | ||||
| (Kabl za napajanje) Motor za vozača | ||||
Instalacija proizvoda:
1: Komponente za ugradnju / rastavljanje spojene s krajem osovine motora, ne udarajte oštro kako bi se spriječilo da druga strana davača motora vratila.
2: Nastojanje da najbolje iskoristite osovinu kako bi se spriječile vibracije i oštećenja ležaja.
Dimenzija proizvoda:
Servis proizvoda:
ECON pruža tehničku uslugu od početka do kraja i nudiće godinu dana garancije. Bilo koji problem, možete poslati e-mail našem tehničkom inženjeru i prodajom ili direktno razgovarati na našoj web stranici.
Plaćanje i dostava:
ECON podržava T / T, Paypal, Western Union za plaćanje. Možemo dogovoriti ekspresne, zračne i morske pošiljke, mi
imati stručni tim koji će se baviti logistikom.
